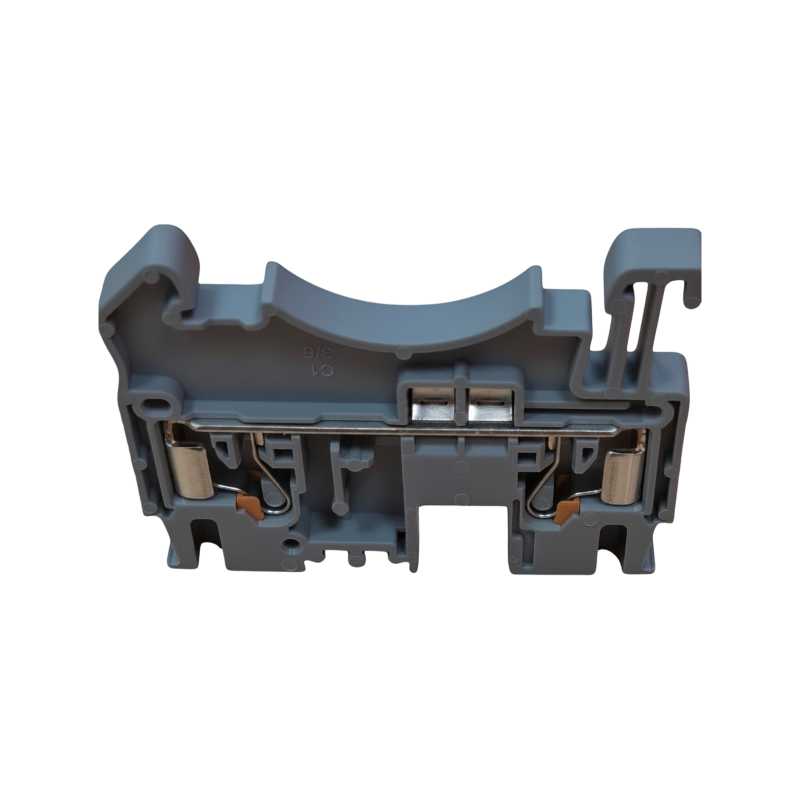

DS2.5-01P-11, 2-Leiter-Durchgangsklemme 24 A grau Push-in

DS2.5-01P-11, 2-Leiter-Durchgangsklemme 24 A grau Push-in
Für eine größere Ansicht klicken Sie auf das Vorschaubild
0,54 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

Lieferzeit: 2-3 Werktage
Art.Nr.: EM727
HAN: DS2.5-01P-11-00Z(H)



  • Details
  • Downloads

Produktbeschreibung

Produktvorteile:
  • Push-in-Verbindungstechnik, werkzeuglose Bedienung, komfortabler und schneller
  • Mit orangefarbenem Drahtknopf, Draht kann per Knopfdruck oder Kreuzschlitzschraubendreher gelöst werden
  • Ausgestattet mit zweikanaligen Brückenbuchsen für flexiblere Schaltungstests
  • Testlöcher für einfache Schaltungsprüfung


Technische Daten:

UL-elektrische Parameter:
Nennspannung600 V
Bemessungsstrom20 A

Verdrahtungsdaten:

Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse)0,14 bis 2,5 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse)0,14 bis 2,5 mm²
2 flexible Leiter mit einer Doppelferrule0,5 mm²
Streifenlänge10 – 12 mm
Leiterquerschnitt massiv0,14 bis 4 mm²
Leiterquerschnitt flexibel0,14 bis 2,5 mm²
Leiterquerschnitt massiv AWG26 bis 12

IEC-elektrische Parameter:
Bemessungsspannung (III / 3)800 V
Nennstrom (III / 3)24 A
Bemessungsstoßspannung8 kV

Abmessungen:

Höhe29,3 mm
NS 35/7,5 Höhe36,8 mm
Breite der Endplatte1,5 mm
NS 35/15 Höhe44,3 mm
Länge48,6 mm
Breite5,2 mm
Zubehör:
Marker:
Top-MarkerZB5 / ZS5
SeitenmarkierungZSF5
MarkerunterstützungDTH5-25x5 / DTH5-25x12
 Installation:
EndklemmeE-WS N / E-PC-1100A
KlemmenleistenmarkierungshalterungKLM3-20x8 / KLM3-44x8 / DBE-1 / DBE-2
DIN-SchieneNS35/7.5-1000-00A(H)
Schlitzschraubendrehergröße (Klingenstärke x Breite) mm0,6x3,5
BrückeDFBXX-5.2
EndabdeckungD-DS2.5



Datei

DS2.5 ZeichnungDownload391.11 KB

Diesen Artikel haben wir am 24.06.2026 in unseren Katalog aufgenommen.
