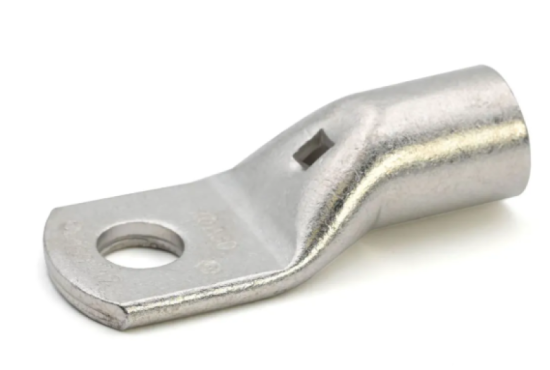

Kabelschuh Ring Cembre

Die Kabelschuhe der Serie A-M werden aus elektrolytischem Kupferrohr mit einem Reinheitsgrad von mehr als 99,9 % hergestellt. Dank des Glühens und der elektrolytischen Verzinnung sind die Verbinder leichter zu komprimieren und widerstandsfähiger gegen mechanische Belastungen. Der Kragen ist mit einer Abschrägung und einem Inspektionsloch versehen, um das Einführen des Leiters in den Aderendhülsen zu erleichtern und eine Dehnung der Elementardrähte zu vermeiden. Die Länge des Kragens erleichtert das Einführen der Aderendhülsen in die Werkzeugmatrizen und vereinfacht so die Verdrahtungsarbeiten.



Kabelschuh	Tülle	Leiter mehrdrähtig (Klasse 2)	Leiter feindrähtig/ (Klasse 5)	Leiter feinstdrähtig (Klasse 6)
A03	ES03	0,25 - 1,5	1,5
A06	ES06	1,5 - 2,5	2,5
A1	ES1	4-6	4-6
A2	ES2	10	10
A3	ES3	16	16
A5	ES5	25	25
A7	ES10	35	25 - 35
A9		- / -	35	35
A10		50	35 - 50
A12	ES14	- / -	50	50
A14		70	50 - 70
A17	ES19	- / -	70	70
A19		95	70 - 95
A20	ES24	- / -	95	95
A24		120	95 - 120
