SmartPro -115

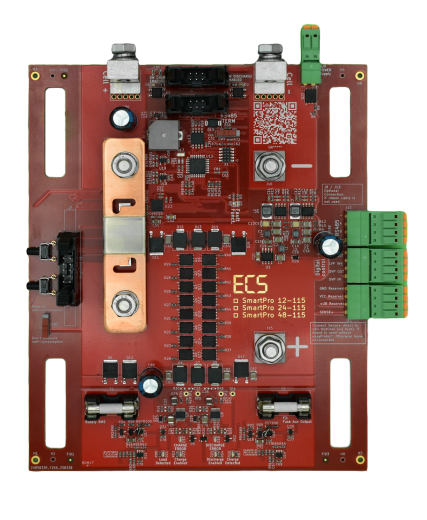

SmartPro -115
Für eine größere Ansicht klicken Sie auf das Vorschaubild
ab 261,80 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Spannung
In den Warenkorb

Lieferzeit: 2-3 Werktage
Hersteller: ECS
Mehr Artikel von: ECS



  • Details

Produktbeschreibung

SmartPro ist die zentrale Komponente von unseren BMS. Zusammen mit unseren LiPros (Zellspannungsmessung, Zelltemperaturmessung und Ladungsausgleich) und unserem PowerPro (Schmelzsicherung, Secondary Protection und Hauptschalter) bildet es ein hochgenaues, Leistungsfähiges und mehrfach redundantes Batterie Managementsystem. SmartPro verbindet eine hochgenaue Strommessung zur Ermittlung des SOC mit einer Leistungsfähigen Lade- und Laststeuerung. SmartPro ist ausgestattet mit Überspannungsableitern die auftretenden Spannungsspitzen durch Leitungsinduktivitäten sicher ableitet. SmartPro kann seitlich an den Akkupack angeflanscht werden. Der Eingang befindet sich oben am Platinenrand so dass eine einfache Montage und Verdrahtung möglich ist.

Hauptfunktionen:
  • Lade- und Laststeuerung in Abhängiskeit des Ladezustandes
  • Genaue Bestimmung von SoH  und SoC
  • Optionaler Ausgang für Heizelemente
  • Ersatzteil für unsere Komplett-Batterie Supremo
  • Aufbau eigener Batteriesysteme
Anwendung:
  • Verkehrsleittechnik
  • Netzferne Überwachungsfunktionen (Stromversorgung Pegelmessstationen)
  • Notstromversorgung Wasserinfrastruktur
  • Roboter Fahrzeuge
  • Boote
  • Stromversorgung von Spezialfahrzeugen
  • u.v.m.
Produktmerkmale und Vorteile
  • Hochgenaue Strommessung, Temperaturkoeffizient Shunt kleiner 10 ppm
  • 24-bit Präzision ADC
  • Strommessverstärker mit < 0,1 μV/°C Drift
  • Hardware basierte Kurzschluss Überwachung und Abschaltung
  • Offener Datenbus: Modbus RTU
  • Aux-Ausgang z.B. zur Heizungsansteuerung
  • Hochintegriertes System für Überwachung und Schutz von Batteriesystemen
  • Versionen für 12, 24 und 48 V Batterie Systeme verfügbar
  • Eigenverbrauch kann wahlweise gemessen oder nicht gemessen werden (zu Kalibrierungszwecken)
  • Viele weitere Diagnosedaten, z.B. SOH, Innenwiederstand, Batteriewirkungsgrad, Gesamtsumme geladene Ah und Wh, letzte Kalibrierung, u.v.m.
  • Erfüllt die Forderungen der EU Verordnung 2023/1542. Hierzu wurden viele weitere Parameter zur SoH Bestimmung eingeführt.
  • Erweiterte SOC-Berechnungsmethoden: Neben einer Ah basierten Methode kann auf Wh basierte und Temperaturkompensierte Methoden umgeschaltet werden

Technische Daten
 SmartPro 12-115SmartPro 24-115SmartPro 48-115Einheit
 Elektrische Daten
Nennsystemspannung122448V
Maximale Betriebsspannung153060V
Max. Dauerstrom125125125A
Max. Spitzenstrom 100µs650650650A
Max. Dauerleistung150030006000W
Einschaltwiderstand< 1< 1,25< 1,5
 Überspannungsschutz
Durchschlagsspannung17,53570V
Gesamt Leistung Überspannungsschutz (Pppm)
(Peak pulse power dissipation with a 10/1000 μs waveform).
102040kW
 Steuerung
Steuerspannung LVP, OVP4,7 bis 60V
Leistungsaufnahme0,1 typ.w
 Zusatzausgang
Max. Schaltspannung153060V
Max. Schaltstrom1052,5A
FunktionenProgrammierbar auf Heizungssteuerung, SOC Anzeige, Fehlermeldung, weitere auf Anfrage
 Messgenauigkeiten Strom
Messbereich Strom±125A
Auflösung0,001A
Totaler Maximaler Fehler (Enthält Offset Fehler +
Linearitätsfehler + Temperaturdrift)
< 0,04 FS
( von -10 bis +50 °C)
%
Offsetfehler< 0,01 FS ( von -10 bis +50 °C)%
 Messgenauigkeiten Spannung
Messbereich Batteriespannung153060V
Totaler Maximaler Fehler
(Enthält Offset Fehler
+ Linearitätsfehler + Temperaturdrift )
0,1 FS%
 Mechanische Daten
Abmessungen
(LxBxH)
ohne Stecker
160 mm x 146 mm x 35 mm
Langlöcher für M8 Gewindestange
Abstand: 123 mm für Zellbreite bis max. 115 mm
mm
Gewicht300g
Anschlussbolzen Ausgänge M6
Abstand: 80
mm
Anschlussterminals EingängeM6
Abstand: 62 mm
mm
SchutzklasseIP00

48V Version in Entwicklung / Auf Anfrage
