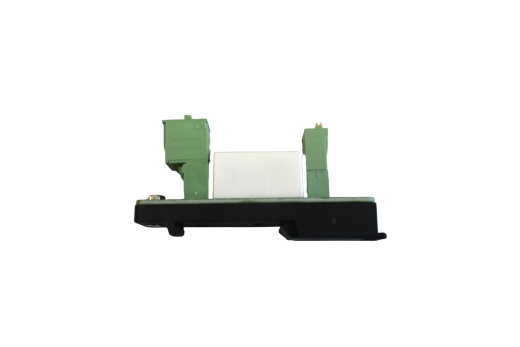

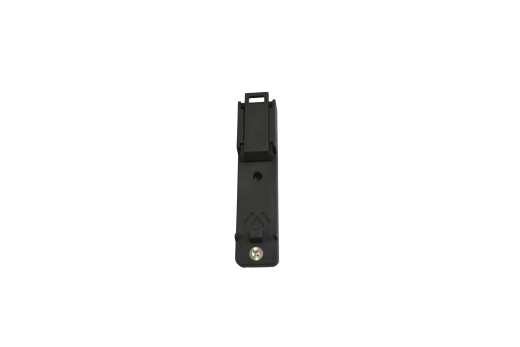

steuVE-X1 Koppelrelais Erweiterung 1-fach

Art.Nr.: BG253

Diese Baugruppe dient zur Ankopplung von steuerbaren Verbrauchseinrichtungen an die Steuerbox des Messstellenbetreibers. Erweiterung um 1 Kanal.

Bei diesem Artikel handelt sich um eine Erweiterung vom Basis-Set mit Sicherung und Sicherungshalter. Sie können diese Platine auch einzeln betreiben, wenn Sie nur eine steuerbare Verbrauchseinrichtung haben (z.B. eine Wallbox, Heizung oder Klimaanlage). Müssen dann aber den Sicheurngshalter und die Sicherung einzeln dazu kaufen.
Sicherunghalter
Sicherung

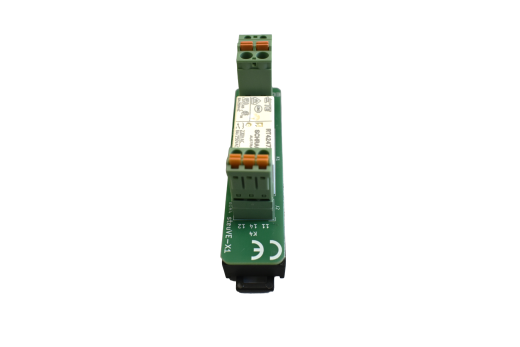

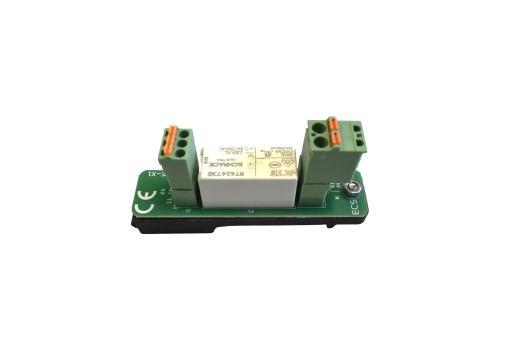

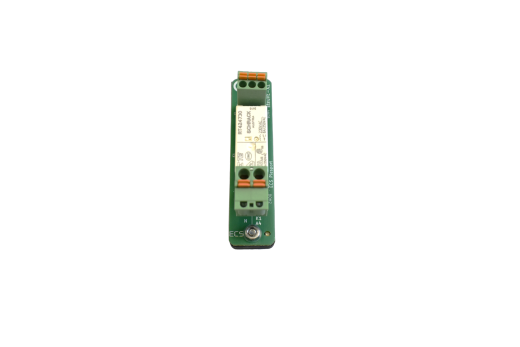

Die Platine mit den Koppelrelais verfügt über steckbare Anschlussklemmen in Klemmtechnik. Ausgesattet mit Öffnungen zur Spannungsmessung.
Außerdem enthält die Platine für eine LED, die bei der Aktivierung des Relais leuchtet.

Westnetz Anforderung aus Kapitel 8.2. Technische Mindestanforderungen steuerbare Einrichtungen (Strom):

Wenn zum Zeitpunkt der Inbetriebnahme einer steuerbaren Verbrauchseinrichtung noch kein intelligentes Messsystem mit Steuerbox vom Messstellenbetreiber installiert wurde, sind Koppelrelais verbraucherseitig im anlagenseitigen Anschlussraum gemäß den Vorgaben im Kapitel 8.2 zu installieren und zu beschriften. Mit Installation der Steuerbox ist der Anlagenbetreiber für die korrekte Umsetzung der Steuerbefehle verantwortlich.

Diese Set entspricht den Anforderungen von Westnetz (und ggf. weiteren Netzbetreibern) wie Sie im Dokument "Technische Mindestanforderungen steuerbare Einrichtungen (Strom)" unter Kapitel  8.2.3 und 8.2.4 gefordert sind.

Viele WR /Speicher haben eine gemeinsame Leitung (Positive Versorgung), diese kann durch Lötjumper auf der Platine schon direkt auf alle Relais Kontakte gebrückt werden. Auch die Verdrahtung von N und die N Klemme ist bereits fertig auf der Platine. So das Sie Zeit und Geld bei der Montage sparen. Es müssen

Technische Daten Koppelrelais:

Preis:

18,00 EUR

exkl. MwSt. zzgl. Versandkosten
