steuVE-X3 Basis-Set Koppelrelais 3-fach

Art.Nr.: BG254

Diese Baugruppe dient zur Ankopplung von steuerbaren Verbrauchseinrichtungen an die Steuerbox des Messstellenbetreibers

Dieses Set enthält:

• 3 Koppelrelais
• 1 Sicherungslasttrennschalter
• 1 Sicherung 1A gG

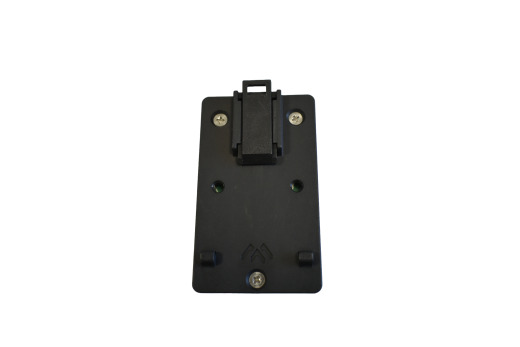

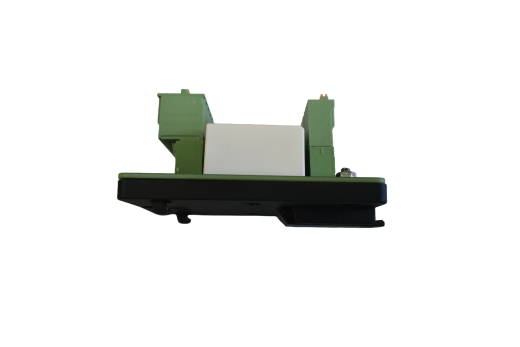

• Einfache Montage auf Hutschiene

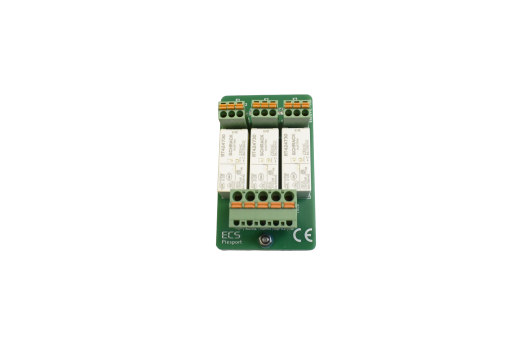

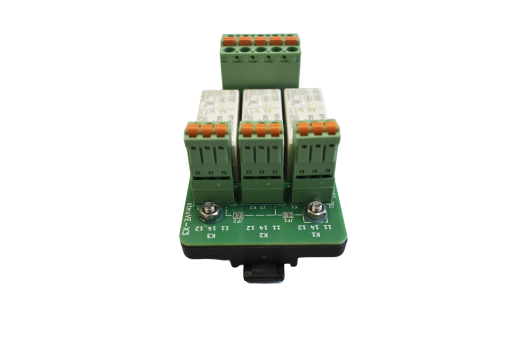

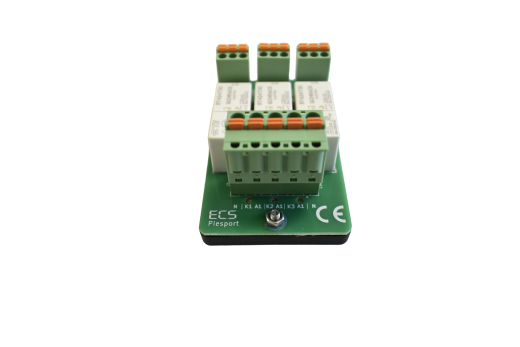

Die Platine mit den 3 Koppelrelais verfügt über steckbare Anschlussklemmen in Klemmtechnik. Ausgesattet mit Öffnungen zur Spannungsmessung.
Außerdem enthält die Platine für jedes Relais eine LED, die bei der Aktivierung des Relais leuchtet.

Westnetz Anforderung aus Kapitel 8.2. Technische Mindestanforderungen steuerbare Einrichtungen (Strom):

Wenn zum Zeitpunkt der Inbetriebnahme einer steuerbaren Verbrauchseinrichtung noch kein intelligentes Messsystem mit Steuerbox vom Messstellenbetreiber installiert wurde, sind Koppelrelais verbraucherseitig im anlagenseitigen Anschlussraum gemäß den Vorgaben im Kapitel 8.2 zu installieren und zu beschriften. Mit Installation der Steuerbox ist der Anlagenbetreiber für die korrekte Umsetzung der Steuerbefehle verantwortlich.

Dieses Set entspricht den Anforderungen von Westnetz (und ggf. weiteren Netzbetreibern) wie sie im Dokument "Technische Mindestanforderungen steuerbare Einrichtungen (Strom)" unter Kapitel  8.2.3 und 8.2.4 gefordert sind. Dieses Set ist ausreichend für z.B. eine PV Anlage in 2-Bit Steuerung und z.B. einen Speicher. Wenn die 3 Relais nicht ausreichend sind, kann durch die steuVE-X1 Baugruppe um einen Kanal erweitert werden.

Viele Wechselrichter / Speicher haben eine gemeinsame Leitung (Positive Versorgung), diese kann durch Lötjumper auf der Platine schon direkt auf alle Relais Kontakte gebrückt werden. Auch die Verdrahtung von Neutralleiter und die N Klemme ist bereits fertig auf der Platine. So sparen Sie Zeit und Geld bei der Montage. Es müssen nicht mehr alle Relais komplett einzeln verdrahtet werden.

Bitte beachten Sie, das die Koppelrelais aufgrund des Berührungschutzes nur in einem geschlossenen Gehäuse (Zähleschrank) montiert werden dürfen. Das Gehäuse darf nicht ohne Werkzeug zu öffnen sein.

Technische Daten Koppelrelais:

Bemessungsspannung Spule	230 V AC
Widerstand Spule	32,5 kOhm
Stoßspannungsfestigkeit	4 kV
Schaltsstrom AC max.	3 A
Schaltspannung AC max	250 V
Schaltstrom DC bei 96 V	0,4 A
Schaltstrom DC bei 48 V	2 A
Schaltstrom DC bei 24 V	3 A
Schaltstrom DC bei 12 V	3 A
VDE Cert. No.	40007571, UL E214025, cCSAus 1142018
Kontakt Material	AgNi 90/10,
Max. Schaltfreuquenz mit und ohne Last	360/36000h-1
Zeit für Anzug/Abfall	8/6ms
Kontakt Lebensdauer	>5x106 operations
Schutzart:	IP00!

Technische Daten Sicherung:

Nennwert	1 A
Charakteristik	gG
Ausschaltvermögen AC	100kA
Betriebsspannung AC	690 V
Abmessungen	10x38 mm

Preis:

36,00 EUR

exkl. MwSt. zzgl. Versandkosten
